Macchina per profilatura a staffa solare per il Qatar

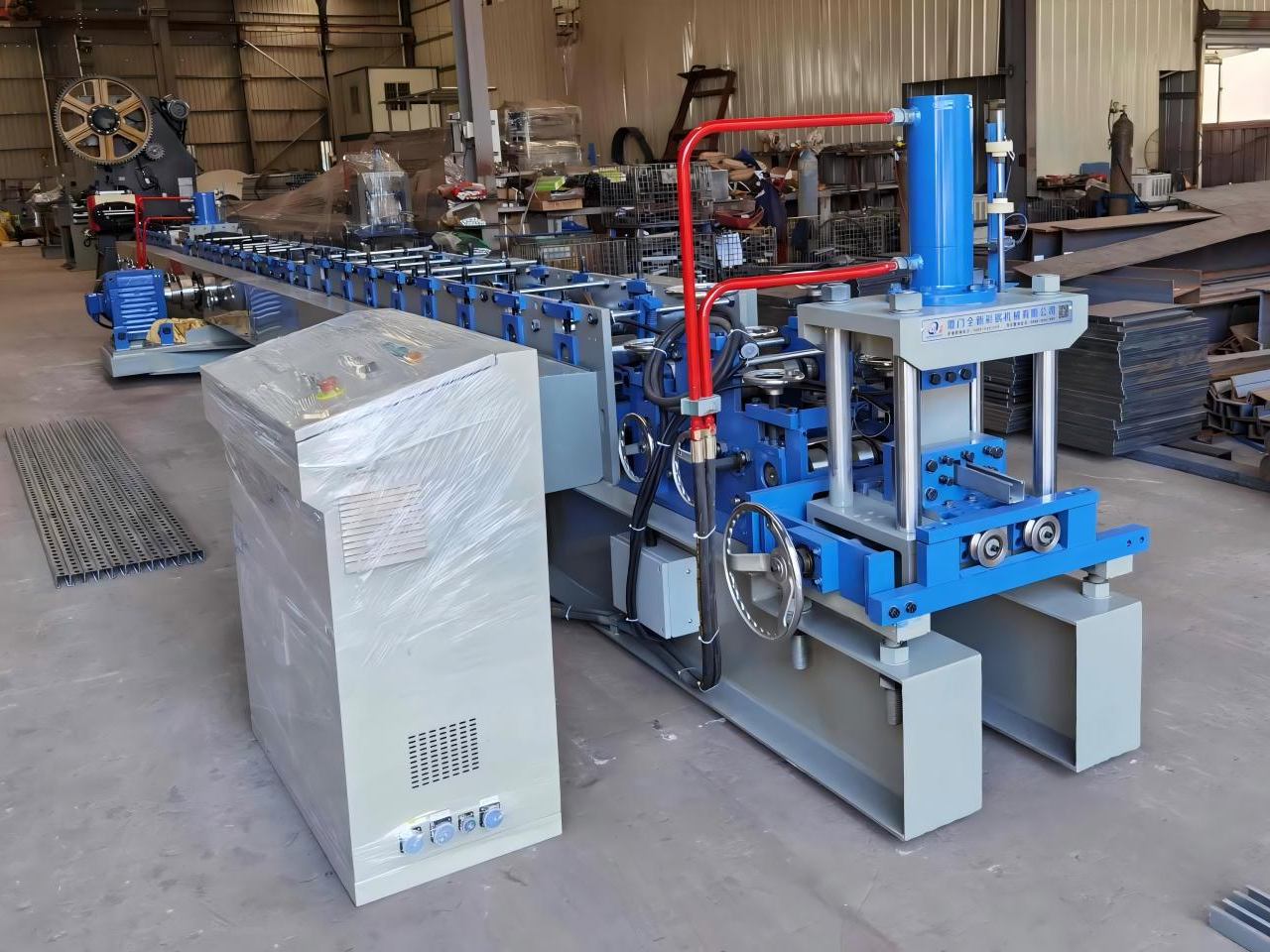

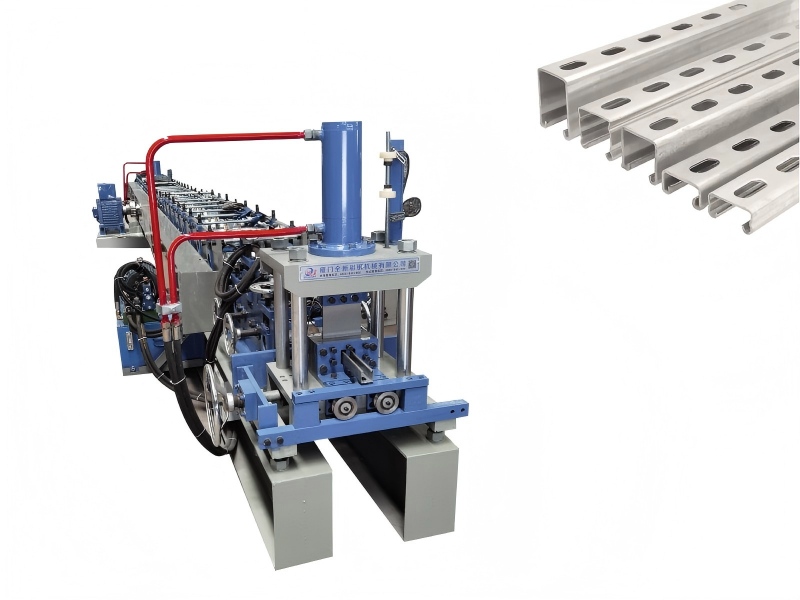

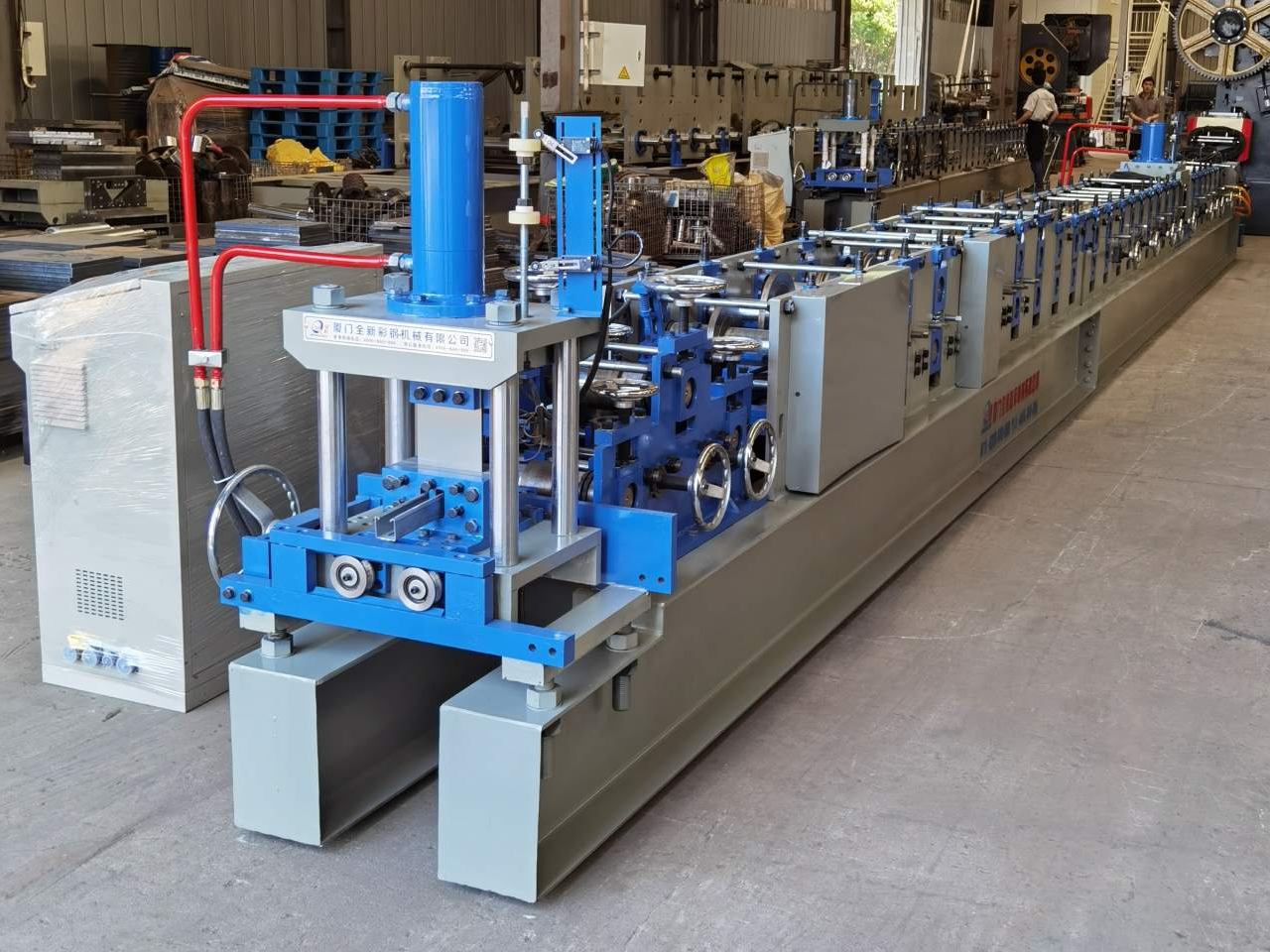

Macchina per la profilatura a rulli con staffa solare

I sistemi di montaggio fotovoltaici (PV) sono i componenti di supporto principali della produzione di energia fotovoltaica (PV). Sistemi di montaggio di alta qualità garantiscono la stabilità di installazione e la precisione di posizionamento dei pannelli fotovoltaici, prevenendo spostamenti e danni che potrebbero influire sull’efficienza della produzione di energia. Questa macchina per la profilatura a rulli è stata sviluppata per soddisfare le esigenze della produzione di sistemi di montaggio fotovoltaico su larga scala e ad alta precisione. Può produrre in serie componenti di montaggio che soddisfano gli standard di resistenza e durabilità del settore, riducendo significativamente i costi di produzione e garantendo al tempo stesso la qualità del prodotto, aiutando così le aziende a migliorare la loro competitività nel nuovo mercato energetico.

Prodotti e applicazioni

1. Principali componenti di produzione: binari di montaggio sul tetto, staffe per sistemi di binari, acciaio per canali della struttura di supporto dei pannelli fotovoltaici e profili di montaggio fotovoltaici prodotti in serie, che sono componenti strutturali chiave nei campi fotovoltaico ed energetico.

2. Aree di applicazione principali

Installazione del pannello fotovoltaico: fornisce supporto strutturale per i pannelli fotovoltaici, garantendo precisione e stabilità dell'installazione in diversi ambienti.

Infrastruttura energetica: utilizzata per strutture di supporto di turbine eoliche, gestione dei cavi e installazione di involucri di apparecchiature elettriche.

Struttura leggera portante: adatta per supportare e rinforzare telai leggeri, fornendo una soluzione economica per applicazioni portanti leggere.

Composizione della macchina e vantaggi operativi

L'apparecchiatura è una linea di produzione automatizzata ad alte prestazioni. I componenti principali sono tutti progettati con elevata precisione per garantire una produzione regolare e l'accuratezza del prodotto. Le funzioni di ciascun componente sono le seguenti:

Svolgitore idraulico: consente un'alimentazione stabile ed efficiente delle materie prime;

Servo alimentatore: fornisce un posizionamento preciso, ponendo le basi per un'elaborazione ad alta precisione;

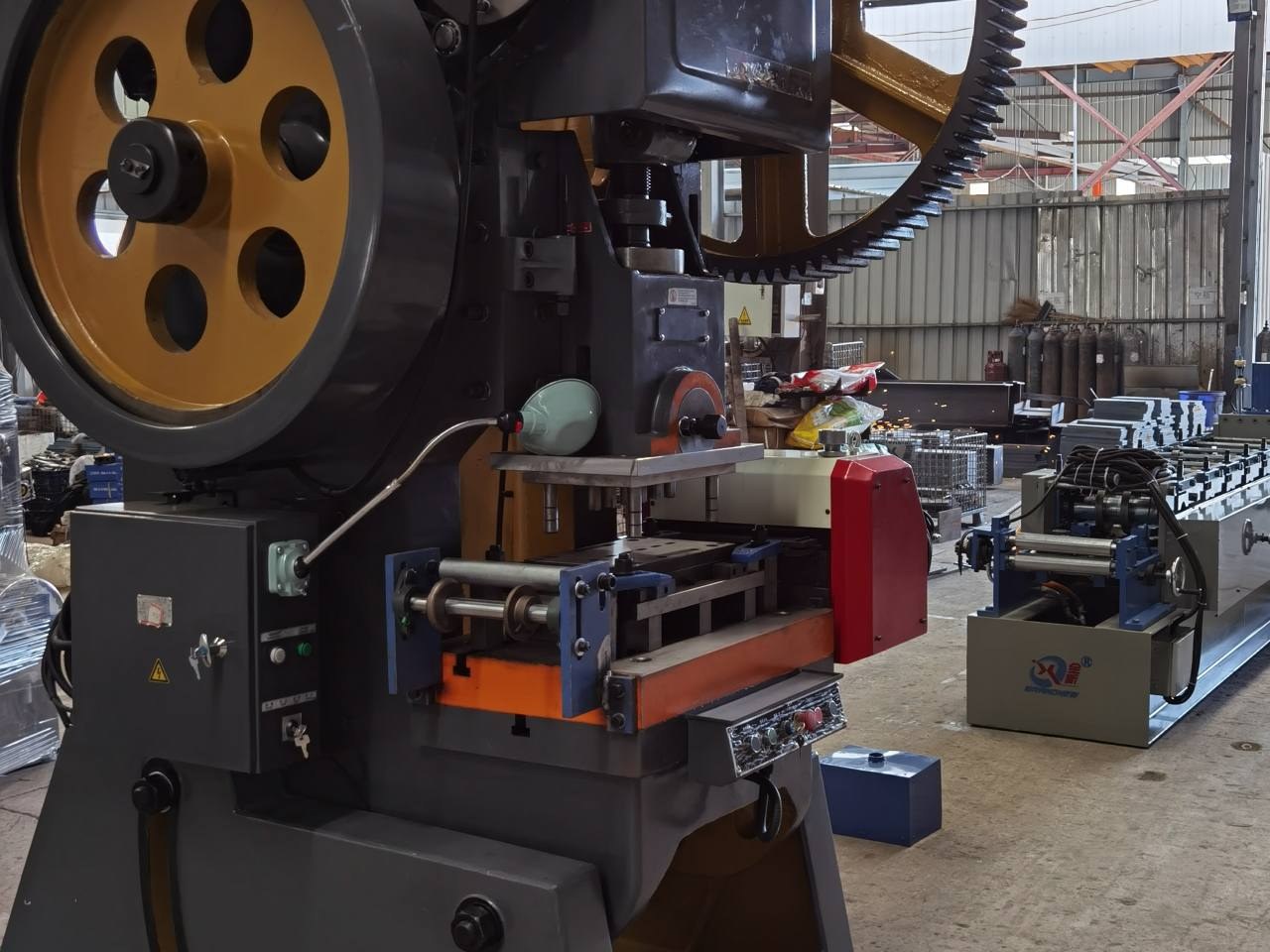

Punzonatrice/Unità di Punzonatura Indipendente: Permette la punzonatura di precisione dei profili secondo le esigenze progettuali;

Unità principale di profilatura a rulli: consente una formatura di profili uniforme e di alta precisione;

Macchina da taglio con tracciamento servo: realizza un taglio piatto e preciso dei profili anche a velocità elevate;

Impianto elettrico e idraulico: fornisce energia all'intera linea di produzione e consente un controllo intelligente, ottimizzando l'efficienza operativa.

Vantaggi della produzione: la produzione completamente automatizzata sostituisce il lavoro manuale, risparmiando tempo e costi di manodopera; l'elevata costanza della qualità del prodotto garantisce l'integrità strutturale degli impianti fotovoltaici; i componenti delle staffe prodotti possono essere assemblati direttamente in loco, abbreviando il periodo di costruzione complessivo dei progetti fotovoltaici.

Parametri tecnici

1. Materie prime: compatibile con acciaio Q235 e Q350, intervallo di spessore 1,0-2,0 mm;

2. Specifiche del profilo

Arcarecci a U: U21, U41;

3. Velocità di produzione: velocità della linea di produzione fino a 30 m/min con funzione di punzonatura, velocità di alimentazione servo 60 m/min;

4. Configurazione della stazione di punzonatura: guida di alimentazione regolabile su un lato, dotata di dispositivo di bloccaggio del rullo motorizzato da 2,2 kW, unità di livellamento con 3 rulli superiori e 4 rulli inferiori; servoalimentazione azionata da un servomotore da 22,0KW, che supporta l'alimentazione multisegmento e la lunghezza di alimentazione programmabile;

5. Struttura di stampaggio: telaio di stampaggio con struttura a mortasa e tenone, lavorato con precisione in acciaio 45#; base dello stampo con struttura indipendente, montata su binario di guida a T, materiale dello stampo CR12MOV, elevata durata.

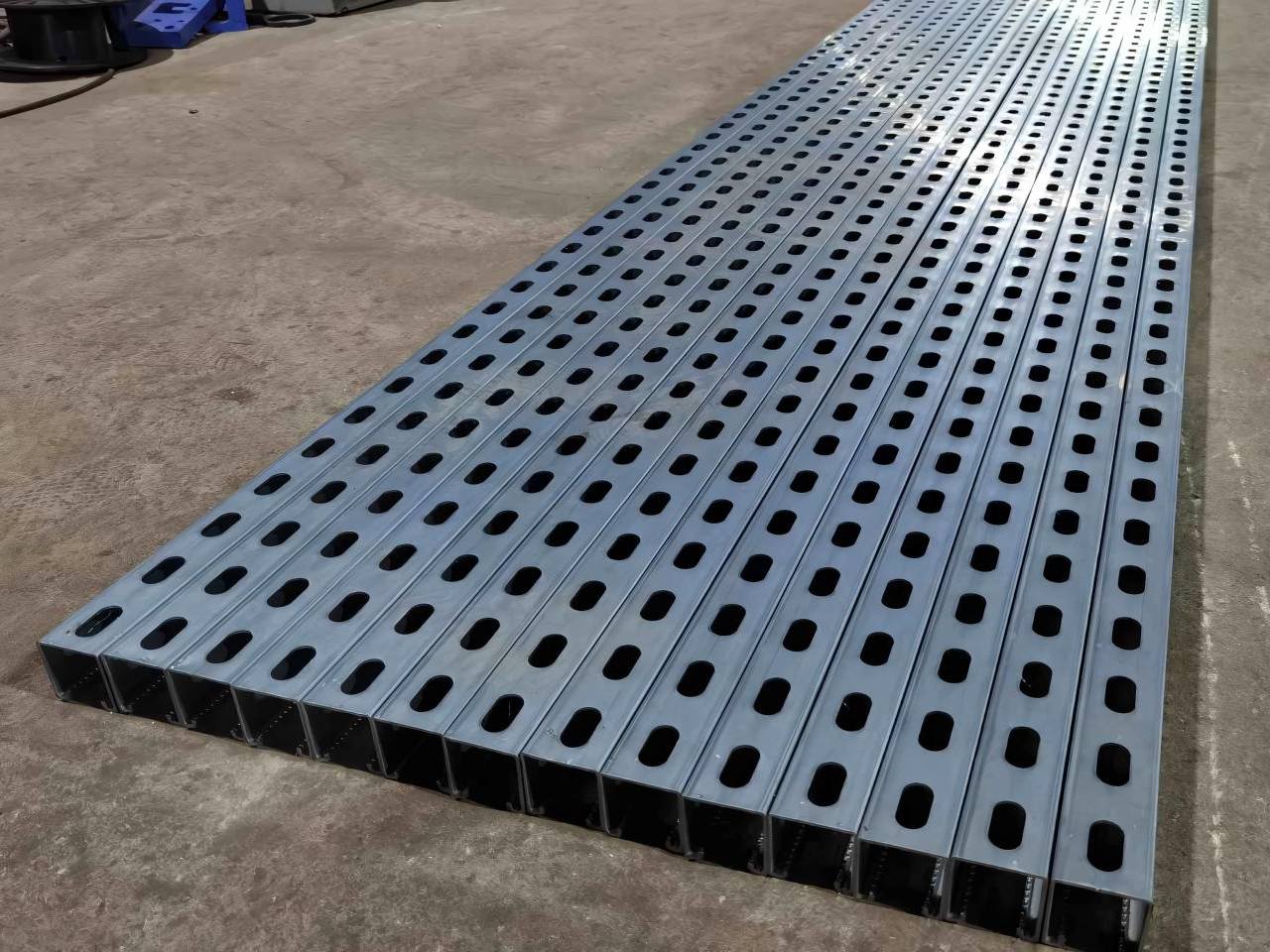

Campioni di prodotti

Imballaggio e spedizione

Perchè sceglierci?

1. Beenew Machinery ha 29 anni di esperienza nella produzione di macchine per profilatura.

2. Ha prodotto e venduto più di 1000 set di macchine per la formatura di rulli, è la migliore fabbrica di macchine per la formatura di rulli in Cina.

3. Le nostre macchine per profilatura sono vendute in più di 50 paesi e i nostri clienti sono più di 6000.

4. Dalla progettazione dello schema, alla produzione, all'installazione e alla messa in servizio, il servizio post-vendita è uno dei migliori.

5. Ispezione rigorosa della macchina, i componenti chiave sono configurazioni di banda utilizzate.

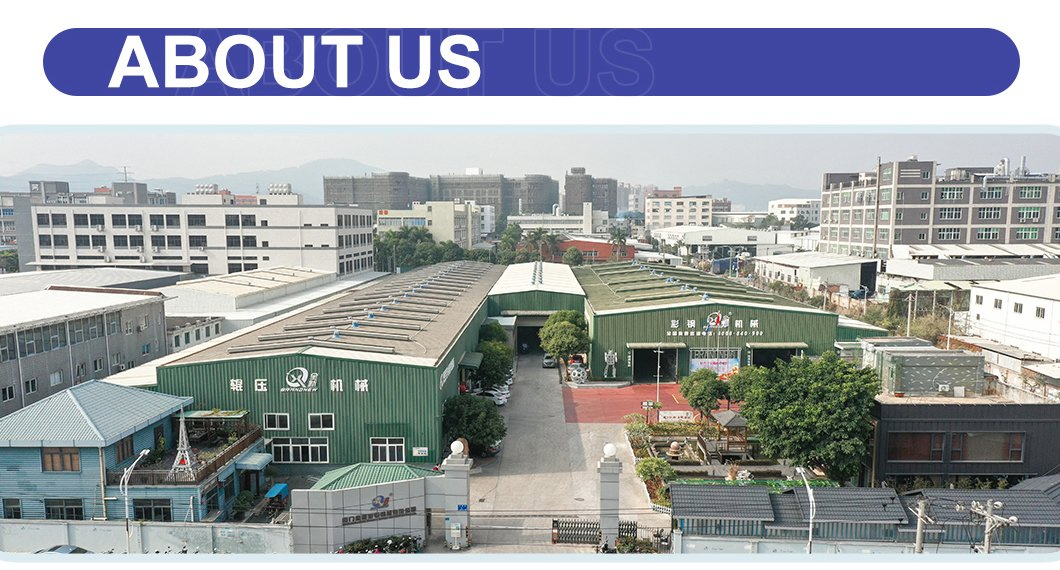

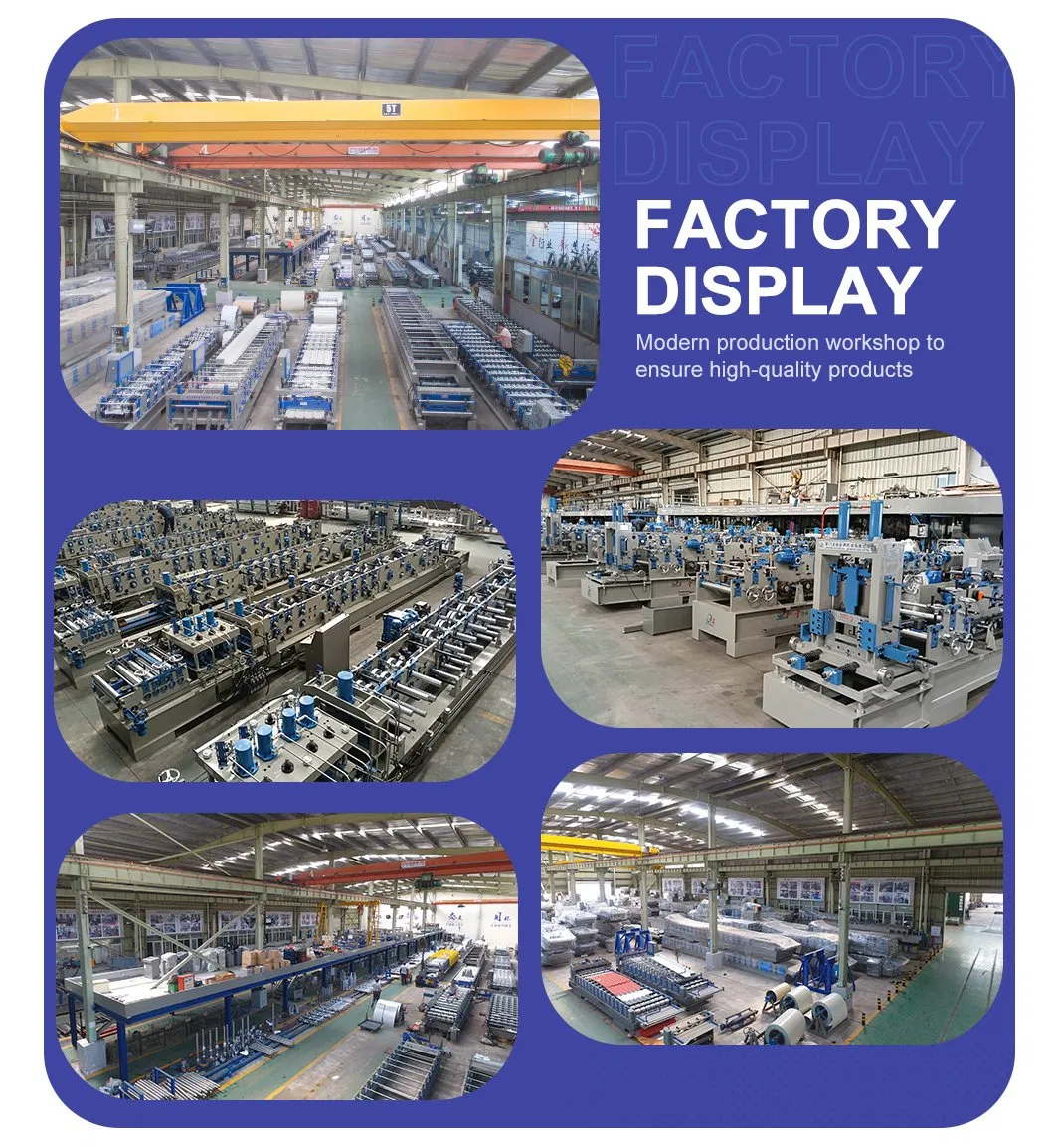

La nostra fabbrica
