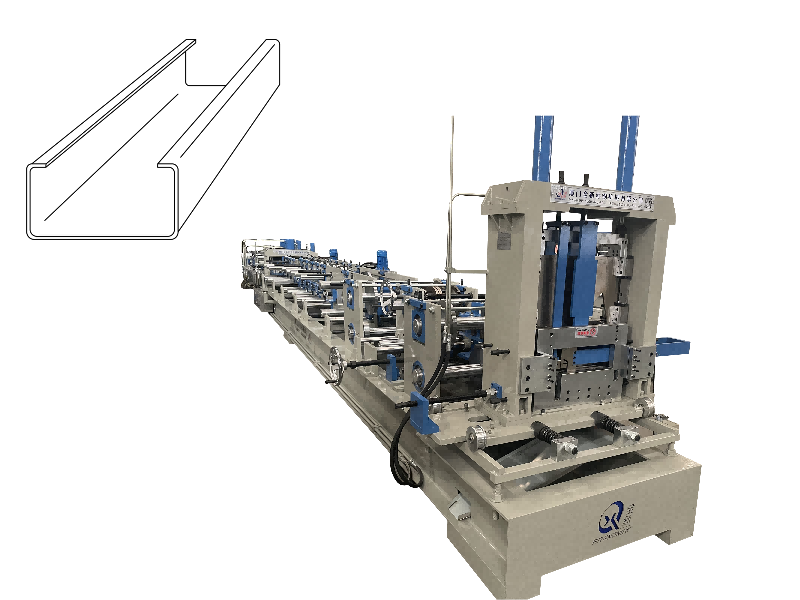

C Macchina per la formatura di arcarecci

Caratteristiche e vantaggi della macchina

Si tratta di una macchina per profilatura continua completamente automatica, adatta sia per applicazioni leggere che pesanti, con una velocità di formatura di 18-25 m/min.

Impiega un sistema di cambio automatico del profilo per formare più specifiche di profilo e integra un sistema di punzonatura flessibile online per un funzionamento flessibile.

Processi di pre-taglio/post-taglio opzionali: il pre-taglio è disponibile per la produzione multi-specifica, risparmiando costi e tempi di cambio utensile; il post-taglio è disponibile per un numero inferiore di specifiche, migliorando significativamente la qualità del profilo.

Certificato CE, conforme agli standard di qualità europei e titolare di numerosi brevetti; i modelli più diffusi sono disponibili per una consegna rapida.

Dotata di un sistema di controllo del movimento computerizzato di livello industriale e di un'interfaccia operativa digitale intelligente, questa macchina presenta un design intuitivo, un funzionamento semplice, prestazioni stabili, qualità affidabile e un design esteticamente gradevole ed economico.

Materie prime

Materiale: acciaio laminato a freddo/laminato a caldo, acciaio zincato

Spessore: 1,0-3,0 mm

Resistenza allo snervamento: 235-350 MPa

Larghezza: personalizzata in base ai requisiti del profilo

Parametri

Svolgitore: 5T

Tavolo di alimentazione

Dispositivo di livellamento

Dispositivo di punzonatura: personalizzato in base ai requisiti del profilo

Velocità di formazione: 18-25 m/min

Copertura di sicurezza: opzionale

Dispositivo post-taglio

Sistema di uscita:

Supporto manuale/impilatore automatico (opzionale); Direzione di impilamento: laterale/verticale (opzionale)

Il sistema idraulico fornisce potenza ai sistemi di punzonatura e post-taglio

Sistema di controllo elettrico: Mitsubishi/Siemens/AMS (opzionale/personalizzato secondo necessità)

Specifiche

La macchina formatrice è una nuovissima macchina di qualità di Grado A, che supporta la personalizzazione personalizzata. Le specifiche di base sono fisse:

Numero di operatori: 1-2 persone

Alimentazione: 220 V/380 V/415 V/460 V, 50/60 Hz, trifase (personalizzato in base alle esigenze)

Peso dell'attrezzatura: circa 12 tonnellate Dimensioni esterne: circa 25 × 2,5 × 1,8 m (lunghezza × larghezza × altezza)

Requisiti di caricamento del container: in genere richiede un container da 40 piedi

Colore: Standard blu/grigio (personalizzabile su richiesta)

Origine: Xiamen, Cina

Imballaggio: imballaggio protettivo standard per l'esportazione

Forma sagomata: personalizzata in base ai disegni del profilo e alle esigenze del cliente

Flusso del processo produttivo

L'attrezzatura è divisa in processi di pre-taglio e post-taglio a seconda della tecnologia di taglio. Cambia solo l'ordine delle fasi di taglio; tutti gli altri processi sono gli stessi. Entrambi supportano lo srotolamento automatico/passivo:

Processo di pretaglio: Macchina svolgitrice → Guida di alimentazione → Sistema di livellamento → Dispositivo di punzonatura → Pretaglio a lunghezza fissa → Sistema di formatura con piegatura a freddo → Uscita (supporto manuale/impilatore automatico, opzionale)

Processo post-taglio: Macchina svolgitrice → Guida di alimentazione → Sistema di livellamento → Dispositivo di punzonatura → Sistema di formatura con piegatura a freddo → Post-taglio idraulico a lunghezza fissa → Uscita (supporto manuale/impilatore automatico, opzionale)

Specifiche formate e larghezza della bobina

Offriamo una varietà di specifiche standard di formatura dell'acciaio a forma di C, tra cui 80 mm, 100 mm, 120 mm, 140 mm, 160 mm, 180 mm, 200 mm, 220 mm, 240 mm e 250 mm, con spessori compresi tra 1,0 e 3,0 mm. Alcune specifiche sono configurazioni standard, mentre altre sono opzionali.

Siamo compatibili con bobine di varie larghezze, tra cui 19 mm, 219 mm, 253 mm, 286 mm, 319 mm, 353 mm, 386 mm, 320 mm, 453 mm e 486 mm.

Disposizione della linea di produzione

La lunghezza complessiva della linea di produzione è di circa 25 metri. È costituito da uno svolgitore, un'unità di alimentazione, un dispositivo di livellamento, un dispositivo di punzonatura, un sistema di formatura con piegatura a freddo, un dispositivo di taglio e una piattaforma di supporto del prodotto finito, in quest'ordine. È dotato di una stazione idraulica e di un quadro elettrico. Ogni componente ha una dimensione di layout fissa.

Scenari applicativi dei prodotti finiti

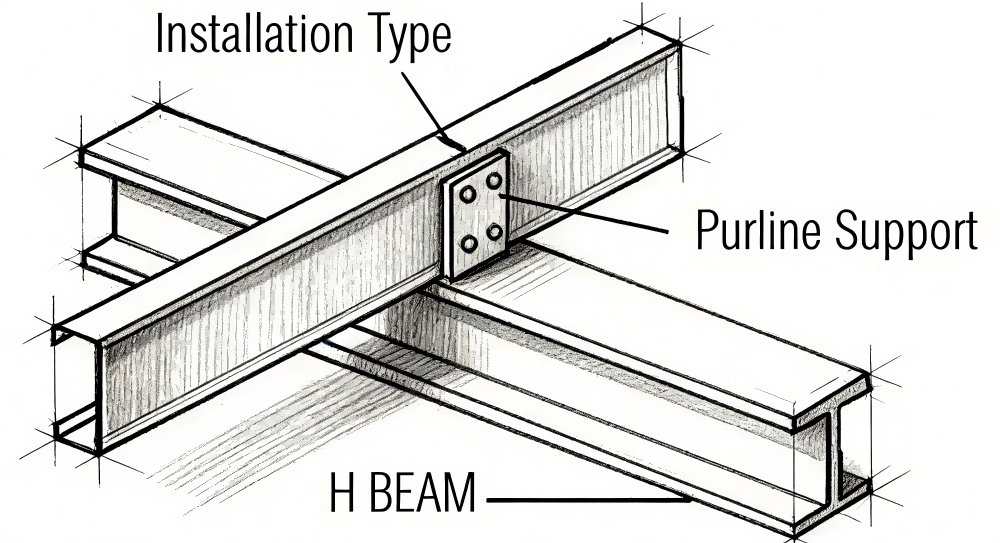

L'acciaio finito a forma di C è ampiamente utilizzato negli arcarecci e nelle travi delle pareti degli edifici con struttura in acciaio e può anche essere combinato in capriate e supporti leggeri del tetto;

Può essere utilizzato anche in componenti quali colonne, travi e supporti nella produzione di macchinari industriali leggeri;

A causa delle caratteristiche dell'acciaio a forma di C, come l'essere ecologico, robusto e durevole, economico, facile da installare ed esteticamente gradevole, l'ambito di applicazione dei relativi materiali da costruzione in acciaio continua ad espandersi.

La nostra macchina per arcarecci metallici può rotolare formando acciaio per immersione a caldo, acciaio Q235, acciaio Q345 e persino bobine di acciaio duro da 550 MPa. I macchinari Beenew produrranno macchine per arcarecci in acciaio in base alle prestazioni del materiale in acciaio di lavorazione dell'acquirente, alla velocità richiesta, alla precisione dell'arcareccio finale e ad altre esigenze speciali.

Esistono tre stili di taglio popolari per le macchine per la produzione di forme a C in metallo:

Innanzitutto, il taglio universale, è utile per risparmiare tempo sulle lame di taglio ed è adatto per macchine per arcarecci di dimensioni intercambiabili, un set di macchine per la produzione di arcarecci può produrre arcarecci di molte dimensioni, ma solo un set di lame di taglio universali può soddisfare tutte le esigenze.

In secondo luogo, il taglio al volo, è utile per migliorare la velocità della linea della macchina per la formatura di forme a C in acciaio, la linea non deve fermarsi durante il taglio dell'arcareccio.

In terzo luogo, il taglio idraulico dell'arresto è uno stile di progettazione normale, costi di produzione migliori e prestazioni stabili per le macchine per la produzione di arcarecci in acciaio.

Pertanto, tutti i nostri acquirenti possono scegliere i design adatti in base al proprio budget. Non esitare a contattarci ora per suggerimenti più professionali sulla tua macchina per la formatura di arcarecci zincati e zincati.

Domande frequenti

Cos'è una macchina per arcarecci C e Z?

La macchina per arcarecci in acciaio è un'attrezzatura che produce canali in acciaio a forma di C in continuo da nastri di acciaio zincati o laminati a freddo mediante alimentazione, punzonatura per fori, piegatura e taglio.

Questa macchina per arcarecci è completamente automatica e facile da usare con un intuitivo schermo HIM. È costituito da uno svolgitore, guida del foglio, livellamento del nastro metallico, sezione di profilatura dell'attrezzatura, sistema di controllo PLC, taglio idraulico, tavolo di raccolta.

I loro principali vantaggi sono il design splendidamente personalizzato, il funzionamento facile e stabile con una struttura robusta

Cos'è l'arcareccio c?

Gli arcarecci C o arcarecci Cee sono un arcareccio con sezione trasversale a forma di C, travi orizzontali progettate per formare i travetti del tetto e delle pareti di una struttura a guscio di edificio.

Si trovano tra le lastre del tetto e l'edificio, fungendo da supporto per la lamiera per garantire che sia fissata saldamente e in un luogo sicuro.

Il vantaggio dell'arcareccio a forma di C è leggero, facile da installare e trasportare.
