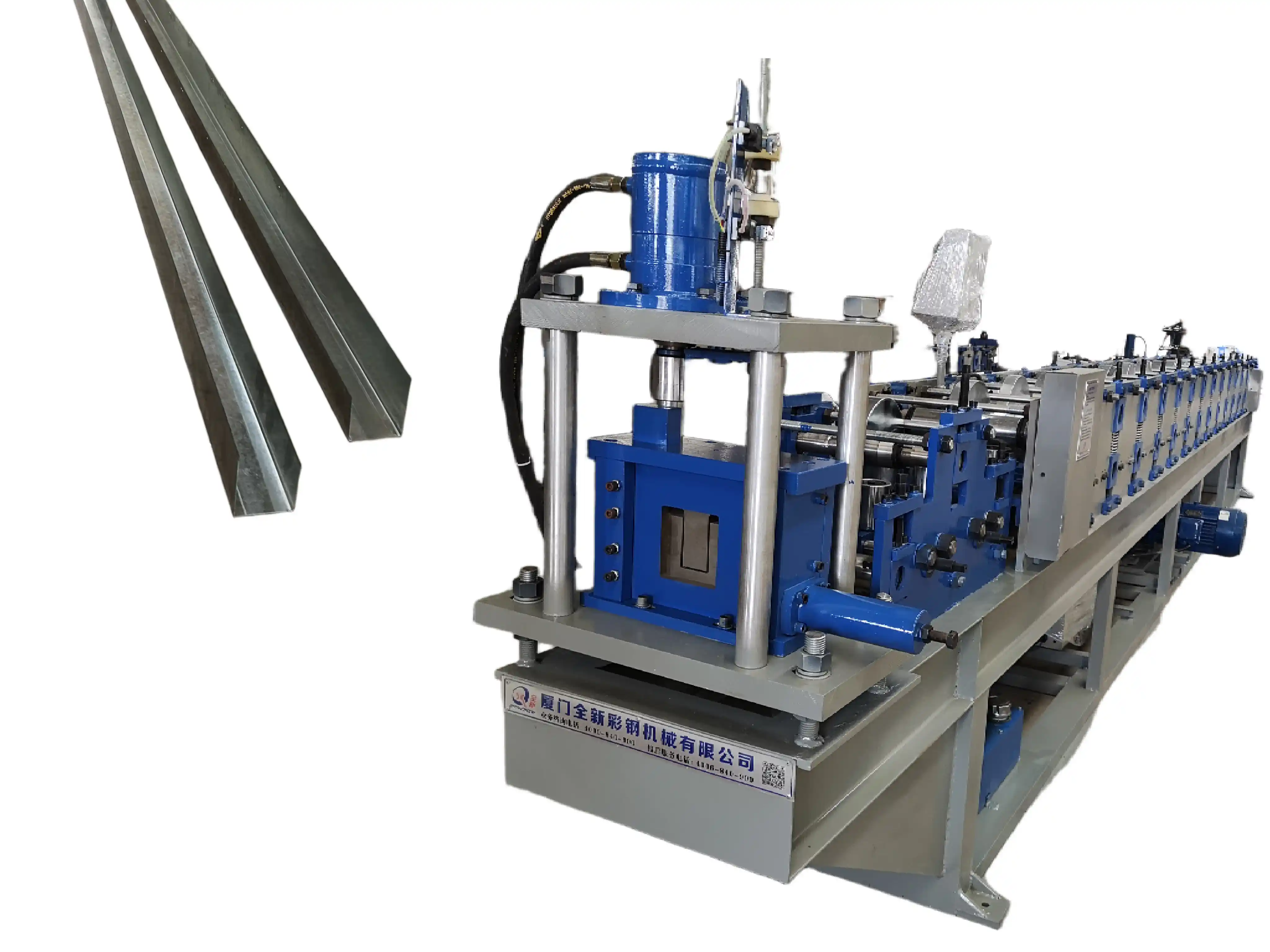

Macchina per la formatura di rulli a canale

La profilatrice a rulli Beenew è uno strumento industriale essenziale utilizzato nella produzione di profili metallici a forma di canale, comunemente utilizzati nelle applicazioni di costruzione e produzione.

Invia richiesta

Descrizione del prodotto

Parametro del prodotto

Articolo	Parametri
Spessore del materiale	1,0-2,0 mm
Larghezza di alimentazione	156 mm
Motore di guida	5,5 kW
Hydraulic Station Power	3 kW
Materiale del rullo	Acciaio 45#, trattato termicamente, rivestimento in cromo duro
Diametro dell'albero	65 mm
Peso della macchina	6 tonnellate

Introduzione

La macchina per la profilatura di canali può essere progettata per formare canali a forma di U, a C o entrambi UC a seconda delle esigenze del cliente. Questi canali vengono utilizzati principalmente nel supporto strutturale, travi, colonne e altre aree negli edifici con struttura in acciaio, nella produzione di macchinari e nelle apparecchiature elettriche. La sua buona resistenza e rigidità, insieme alla leggerezza e alla facilità d'uso, lo rendono ampiamente applicato in questi campi.

Per risparmiare tempo e costi di manodopera, la laminatrice per canali è completamente automatica. Ciò significa che dall'alimentazione del materiale, dalla punzonatura, dalla formatura al taglio, il sistema PLC controllerà automaticamente. Riceverai prodotti finiti dimensionalmente accurati ed esteticamente gradevoli senza investire troppa manodopera o operazioni complicate.

Dettagli

L'intera macchina per la formatura di canali, compreso lo svolgitore, il dispositivo di alimentazione, la macchina principale per la formatura di rulli, la punzonatura, il taglio e l'impilamento.

1, De-coiler

Tipo manuale e tipo idraulico per opzione. La sua funzione è quella di svolgere l'acciaio in bobina per ulteriori lavorazioni, come taglio, sagomatura o formatura. Lo svolgitore funziona ruotando la bobina in modo fluido e costante, consentendo all'acciaio di essere alimentato nei macchinari successivi senza causare danni o deformazioni.

2, dispositivo di guida e livellamento

La macchina per la realizzazione di canali è dotata di un dispositivo di alimentazione del foglio e di un dispositivo di guida regolabile su entrambi i lati, insieme a rulli livellatori e altri componenti. Adotta la struttura dei due rulli livellatori superiori e inferiori per il livellamento.

3, laminatoio per profilatura

Composto da diversi set di rulli per formare il profilo del canale secondo necessità. Tutti i rulli sono lavorati finemente e rivestiti con cromo duro.

4, dispositivo di perforazione

Se necessario è disponibile un dispositivo di perforazione. La dimensione e la posizione del foro possono essere personalizzate. Dispositivo di punzonatura idraulico per la punzonatura dopo la formatura. Fermarsi per tagliare per evitare aperture nei tagli.

5, Impilamento

Per ogni set di profilatrici a canale, sarà equipaggiato un set di cremagliere. E su richiesta del cliente è disponibile anche l'impilatore automatico.
