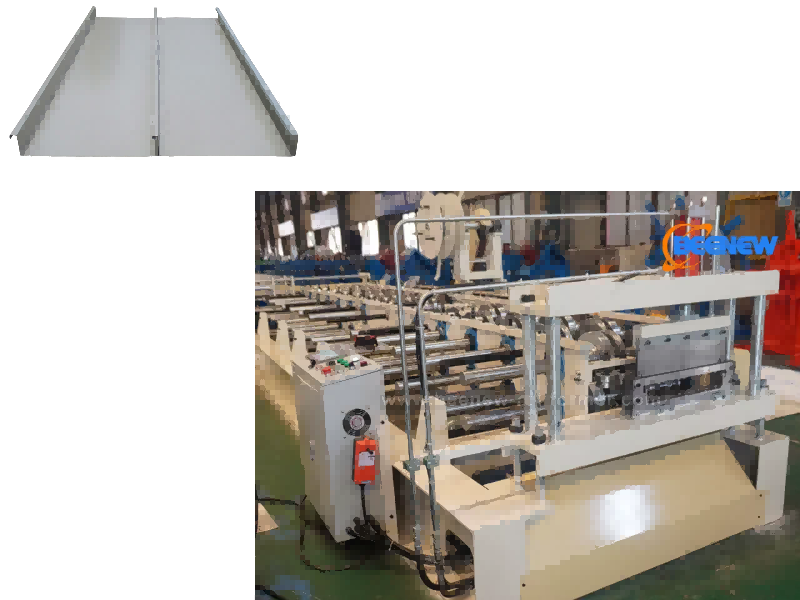

Macchina per la formazione di cuciture in piedi

Questa macchina per coperture è una macchina per la profilatura a freddo progettata specificamente per la lavorazione di coperture metalliche. Produce principalmente lastre per tetti con aggraffatura della serie YX65 e può produrre contemporaneamente quattro larghezze effettive di 280/400/500/600 mm senza modificare lo stampo centrale. È adatto per la costruzione di coperture in alluminio-magnesio-manganese e acciaio verniciato con aggraffature per grandi edifici pubblici (stazioni ferroviarie ad alta velocità, aeroporti, stadi, ecc.) ed è un'attrezzatura fondamentale per la lavorazione delle coperture metalliche edili.

Processo di produzione

Alimentazione del rotolo → Svolgimento → Pretaglio manuale a misura → Guida di alimentazione → Formatura a freddo → Post-taglio idraulico → Raccolta del prodotto finito. L'intero processo è automatizzato e richiede solo 1-2 operatori.

Parametri

1. Tipo e dimensioni del pannello

Altezza della nervatura del pannello del tetto: 65 mm (identificatore del nucleo della serie YX65)

Larghezza di produzione effettiva: 300/400/500/600 mm

Larghezza alimentazione materia prima: circa 472/575/675/775 mm

2. Materie prime compatibili

Materiale: lamiera di acciaio verniciata (PPGI), lamiera zincata, lamiera di alluminio-magnesio-manganese

Spessore: lamiera di acciaio 0,35-0,8 mm, lamiera di alluminio 0,4-1,2 mm

Resistenza allo snervamento: 235-350 MPa

3. Prestazioni di formazione

Passaggi di formazione: 14 passaggi

Velocità di formazione: 8-20 m/min

Voltaggio: 380 V/50 Hz/trifase

4. Specifiche dell'attrezzatura

Dimensioni complessive della macchina: circa 5800*1600*1500 mm (adatto per il trasporto di container 20GP)

Peso complessivo della macchina: 5,5-7 tonnellate

Potenza motore: motore principale 7,5 kW + motore idraulico 2,2 kW (configurazione a doppio motore)

Struttura e configurazione: l'apparecchiatura è una linea di produzione integrata, composta da 7 componenti principali, con controllo completamente automatizzato PLC:

1. Svolgitore: tipo manuale, capacità di carico massima 3-5 tonnellate, adatto per diametro interno della bobina 508±30 mm;

2. Macchina di pretaglio: collegata al PLC, può precalcolare la lunghezza della materia prima per ridurre gli sprechi di materiale;

3. Macchina di formatura principale: il corpo macchina è saldato in acciaio H450, i rulli sono in acciaio 40Cr con finitura cromata a specchio, diametro dell'albero 75-80 mm, trasmissione a ingranaggi/pignone;

4. Macchina post-taglio idraulica: materiale della lama di taglio Cr12Mov (trattamento termico HRC58-62), durata del taglio superiore a 1 milione di volte, la precisione del taglio è garantita anche quando la macchina è ferma;

5. Sistema di controllo PLC: con touch screen, può inserire il lotto di produzione, la lunghezza e la quantità per ottenere un taglio e un conteggio completamente automatici;

6. Rastrelliera di scarico: 3 set di rastrelliere a rulli non motorizzate per un comodo trasporto del prodotto finito;

7. Strumenti inclusi: 1-2 set ciascuno di morsetti per aggraffatura manuali e macchina di serraggio per aggraffatura elettrica, adatti per l'installazione sul tetto in loco.

Informazioni commerciali e post-vendita

1. Tempi di consegna: circa 45 giorni lavorativi;

2. Quantità minima di ordine: 1 unità;

3. Metodo di pagamento: TT/L/C;

4. Porto di spedizione: porto di Xiamen, Cina;

5. Garanzia post-vendita: garanzia di 1 anno (estendibile a 2 anni per i componenti principali), supporto tecnico 24 ore su 24, servizio in loco di tecnici esteri disponibile;

6. Certificazioni: Conforme a CE/ISO/SGS e altri standard internazionali.

Applicazioni

I profili con aggraffatura sono comunemente usati per edifici residenziali e commerciali. Vengono utilizzati sia per l'installazione di coperture che per il rivestimento di pareti. Semplice e generoso, bello e solido. Utilizzato in combinazione con macchine piegatrici ad arco e macchine curvatrici, può essere utilizzato per soddisfare una varietà di forme.
