Macchina per la produzione di arcarecci Z

Macchina per la formatura di rulli per arcarecci Z

Beenew Machinery è uno dei primi produttori di macchine per la profilatura di arcarecci di tipo Z in Cina e può fornire soluzioni complete per arcarecci di tipo Z in larghezze standard di 75/100/125/150/200 mm e dimensioni personalizzate.

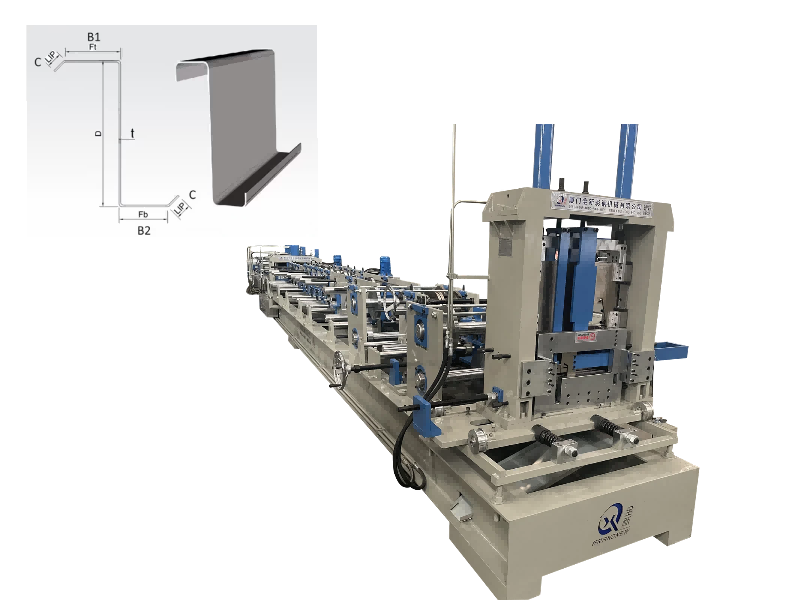

Questa macchina formatrice può produrre arcarecci di tipo Z ed è compatibile anche con arcarecci di tipo C. Gli arcarecci in acciaio prodotti sono realizzati in lamiera di acciaio laminata a caldo mediante piegatura a freddo, sono leggeri e adatti alle caratteristiche degli arcarecci di copertura. Sono ampiamente utilizzati nelle coperture e nel supporto delle pareti di edifici di grandi e medie dimensioni e costituiscono un'apparecchiatura di produzione di componenti fondamentali per gli edifici con struttura in acciaio.

Arcarecci di tipo Z: con una sezione trasversale a forma di Z, pareti sottili, leggerezza, eccellenti prestazioni in sezione trasversale ed elevata resistenza, possono essere utilizzati non solo per le coperture ma anche per il supporto strutturale delle pareti e le travi del pavimento e sono un tipo di arcarecci comunemente usato negli edifici con struttura in acciaio.

Caratteristiche della macchina

Produce arcarecci di diverse dimensioni senza cambiare rulli/spessori; passaggio rapido tra le dimensioni 60-250 mm entro un minuto, senza limiti di dimensioni all'interno di questa gamma, risparmiando materie prime.

Dotato di sistema di pre-taglio (con post-taglio opzionale); non è necessario cambiare strumenti per dimensioni diverse; i punzoni possono essere realizzati in qualsiasi posizione sull'anima dell'arcareccio e sulle flange; supporta la goffratura e l'incisione del logo.

Funzionamento semplice e bassi costi di manutenzione; dotato di copertura protettiva, interruttore di emergenza e programma di protezione dagli errori per una protezione di sicurezza completa.

Tolleranza sulla lunghezza di lavorazione ±0,5 mm; compatibile con materie prime con limite di snervamento Q235; qualità stabile del prodotto finito.

Parametri tecnici

Parametri principali: larghezza di lavorazione del nastro 100-600 mm, flangia 10 mm, spessore di ispezione 0,5 mm; lavorazione lamiera verniciata a colori da 1,5-3 mm (PPGI) e lamiera zincata (GI); velocità di produzione circa 15 m/min.

Componenti della macchina

Macchina svolgitrice: larghezza massima 600 mm, carico massimo 5000 kg, modalità operative passive/idrauliche.

Unità principale di formatura con piegatura a freddo: 11-15 stazioni di rulli, i rulli sono in acciaio cromato GCR15 (HRC58-62°), l'albero principale è in acciaio massiccio 45# da 80 mm, azionato da un motore elettrico Shanghai da 18,5 kW.

Dispositivo di taglio e punzonatura: le frese/matrici sono in acciaio trattato Cr12 (HRC58-62°), motore della stazione idraulica da 5,5 kW, utilizzando un taglio qualificato a colonna.

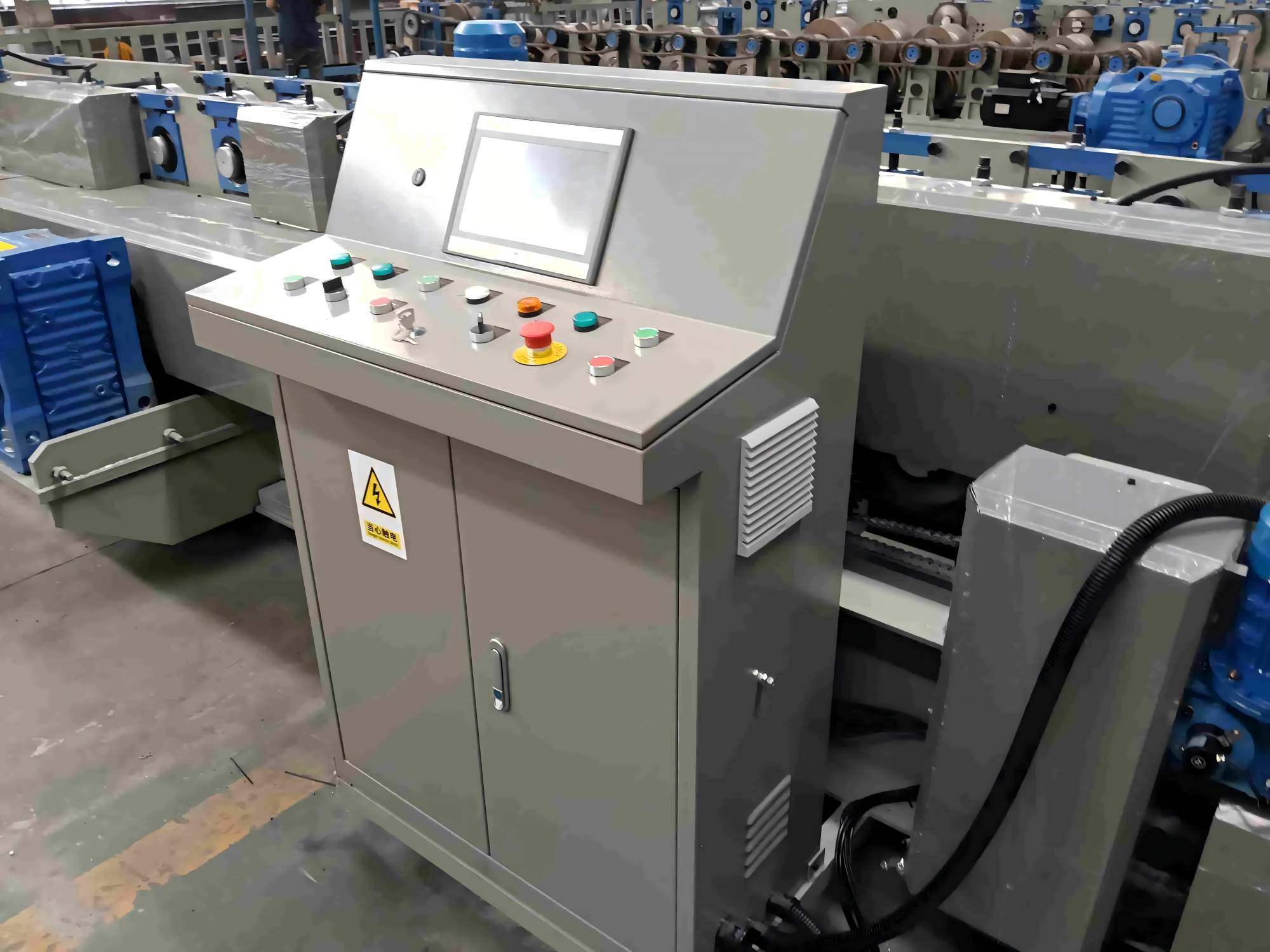

Quadro di controllo PLC: Delta PLC + encoder Omron, funzionamento touch screen, errore di lunghezza ±2 mm, supporta cinese e inglese, 380 V/50 HZ trifase (personalizzabile).

Stazione di pompaggio idraulica: olio idraulico 46#, elettrovalvole Huade, motore da 5,5 kW, raffreddamento con ventola.

Piattaforma di supporto alla produzione: di tipo non motorizzato, lunghezza 2 m.

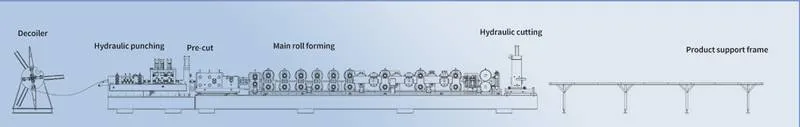

Flusso del processo produttivo

Macchina svolgitrice → Mandrino di formatura → Sistema idraulico → Sistema di controllo automatico → Meccanismo di formatura passo-passo → Meccanismo di cesoiatura automatico → Tavolo di ricezione del prodotto finito. I processi principali includono la punzonatura idraulica e il taglio idraulico.

Differenze tra arcarecci di tipo Z e di tipo C

Entrambi sono arcarecci con struttura in acciaio, ma le loro differenze fondamentali risiedono in sette aspetti. Gli arcarecci di tipo Z sono più vantaggiosi nelle applicazioni su tetti di grandi dimensioni e con pendenza elevata:

Gli arcarecci di tipo C hanno un angolo di 90° e vengono utilizzati per la realizzazione di pareti e solai; Gli arcarecci di tipo Z hanno un angolo <90°, offrono maggiore flessibilità e vengono utilizzati per il supporto del tetto e delle pareti, adatti per tetti con forte pendenza.

Gli arcarecci di tipo Z possono essere sovrapposti in modo continuo, adatti per edifici metallici di grandi dimensioni, mentre gli arcarecci di tipo C non possono essere sovrapposti.

Gli arcarecci di tipo Z hanno una resistenza maggiore e possono supportare strutture pesanti, adatte per edifici agricoli e industriali, ma hanno requisiti di installazione più elevati; Gli arcarecci di tipo C hanno una resistenza leggermente inferiore ma sono più facili da installare.

Maggiore è la pendenza del tetto, maggiore è il tasso di utilizzo del modulo di flessione verticale degli arcarecci di tipo Z, mentre gli arcarecci di tipo C non hanno questa caratteristica.

Servizi di supporto

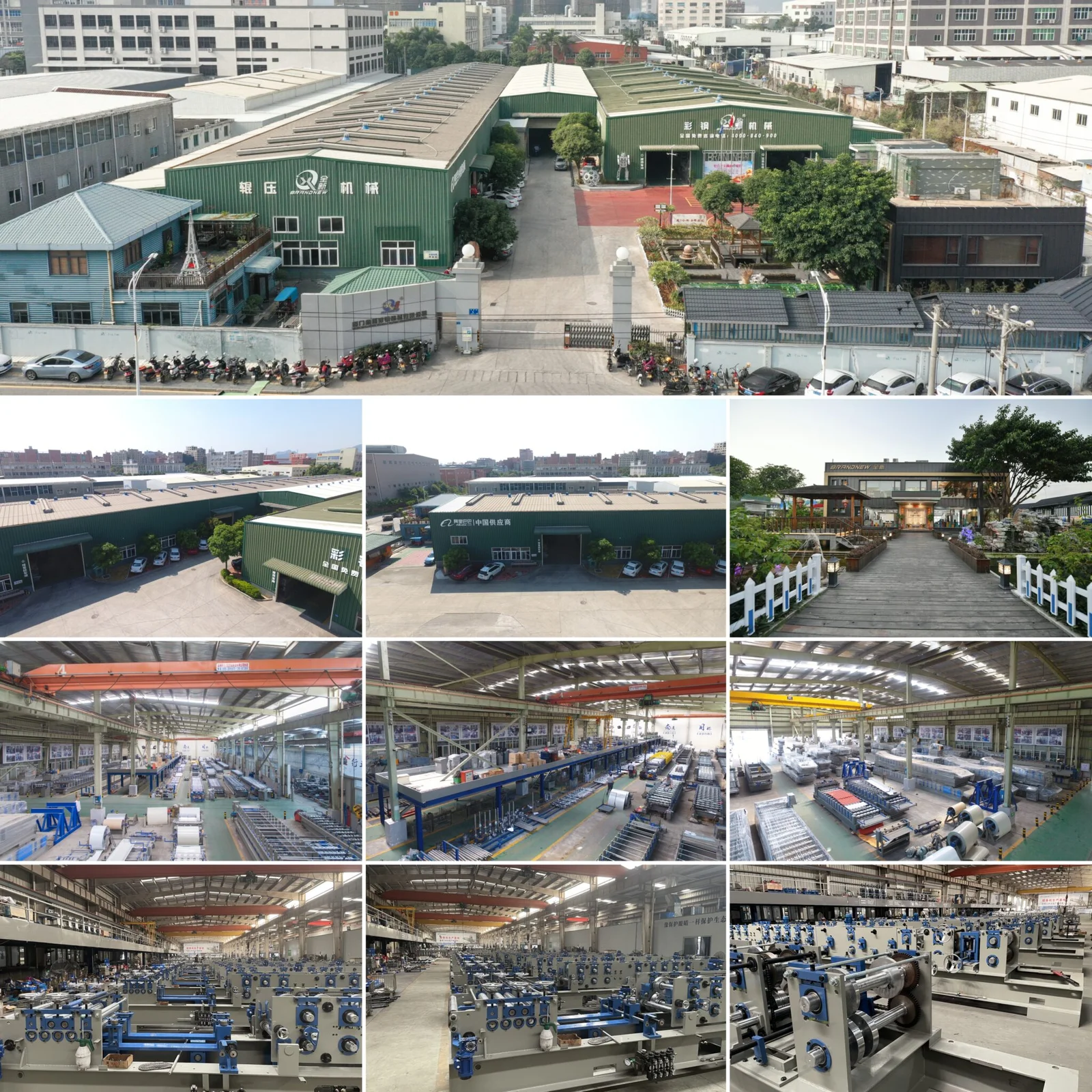

Beenew Machinery, fondata nel 1997 e con sede a Xiamen, Fujian, è specializzata nella produzione personalizzata di varie macchine per profilatura. I nostri prodotti possiedono le certificazioni IAF/SGS/CE e collaboriamo con oltre 80 paesi. Più di 2.000 clienti hanno visitato la nostra fabbrica. L'attrezzatura viene fornita con una garanzia di oltre 20 anni.

Servizio post-vendita

Garanzia di un anno sull'intera macchina, 24 mesi di riparazione gratuita e supporto tecnico a vita. Le parti non riparabili verranno sostituite gratuitamente durante il periodo di garanzia (il cliente sostiene le spese di spedizione).

Consegna entro 35 giorni dal ricevimento della caparra. Sono disponibili attrezzature personalizzate.

I clienti che visitano la nostra fabbrica possono ricevere una formazione diretta sull'installazione delle apparecchiature, sul funzionamento e sul personale tecnico.

Gestiamo spedizioni globali, fornendo una gamma completa di servizi logistici tra cui imballaggio, rinforzo, sterilizzazione e carico.
